一、 背栓式外墻干掛石材的工藝原理

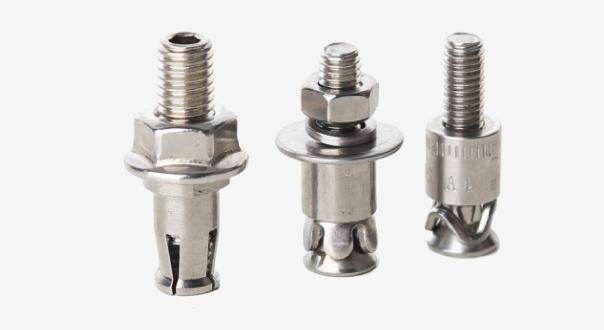

　　背栓式外墻干掛石材幕墻的立柱與主體結構通過預埋件與螺栓相連接，然后將橫梁焊接于立柱上;石材與橫梁通過背栓與連接件連接在一起，立柱不直接受力，而是通過橫梁將石材自重與外界荷載傳遞到立柱上，從而傳遞于主體結構上。

二、背栓式外墻干掛石材的特點及適用范圍

　　背栓式外墻干掛石材是最近幾年從國外引進的施工工藝，具有以下特點

　　(1)石材掛件與龍骨間接觸面積大，相應的強度和穩定性好。不受主體結構產生較大位移或溫差較大的影響，不會在板內產生附加應力，不易破壞。

　　(2)與普通干掛法相比，有利于掛件的調整和更換，且各個掛件均承載石材重量，破裂后石材不易脫落且易于獨立更換，無需搬動其它板材。

　　(3)在施工過程中可以自由選擇板材背面的懸吊位置，任意角度的拼掛，有利于板材表面平整度與接縫的調整。

　　(4)背栓點連接方法為石材幕墻和玻璃、金屬幕墻組合成組合幕墻創造了條件。

　　(5)能夠與外保溫施工有機結合，與傳統的干掛法相比，既達到了節約能源的效果，又保證了施工安全，方便了以后維修、更換，一舉多得。

三、背栓式外墻干掛石材的工藝流程

　　背栓式外墻干掛石材的工藝流程是：施工準備→測量放線→預埋件處理→連接角碼安裝→立柱安裝→橫梁安裝→保溫巖棉施工→石材配組件制作安裝→縫隙處理→清潔檢查→竣工驗收。

四、背栓式外墻干掛石材的施工方法

　　背栓式外墻干掛石材的施工方法分為以下步驟

　　(1)測量方法

　　由專業技術人員操作，使用高精度測量儀準確無誤地確定幕墻框架的位置，以土建施工單位提供的基準中心線、水平線進行復測無誤后放鋼線，定出幕墻安裝的基準線，主要是立柱標高的定位，根據設計要求確定出單根立柱標高與結構樓層標高的關系，然后在結構外圍頂板上用墨線彈出立柱頂標高控制線。

　　(2)預埋件處理

　　首先預埋件跟隨土建工程進行預埋。質量要求：預埋件在埋設過程中一定要定位準確，與主體結構的連接一定要牢固，其標高偏差不大于10mm，水平位置偏差不大于20mm。

　　其次，預埋件修補：在土建施工過程中，由于各種原因可能導致預埋件發生過大的偏差，所以在幕墻施工前必須對其進行修補，如果預埋件單向偏差較大，可通過處理角碼，增加焊縫長度的辦法處理;如果預埋件的雙向偏差都較大，則應對預埋件的鋼板進行加補;如果預埋件產生傾斜現象，則應增加墊板。各種補救方法都要保證補救后節點受力強度不能小于原理論節點設計受力強度。

　　(3)立柱與橫梁的安裝

　　立柱的安裝從下往上依次進行，就位之前立柱芯套與連接角碼安裝到立柱上，連接角碼與立柱的不銹鋼螺栓一定要擰緊(角碼與立柱的接觸面上加防噪墊片)，然后根據已確定的立柱軸線與標高控制線進行立柱的安裝，安裝時先把角碼點焊在預埋件上，然后調整立柱，使立柱的軸線與已確定的立柱分隔軸線重合，立柱頂與在橫梁上彈出的立柱頂標高線重合。在確定第一條立柱安裝準確無誤后，把上一層立柱套入下一層立柱，就位準確后點焊，并用不銹鋼螺栓將上下立柱與連接芯套連接牢固，如此循環，完成一組立柱安裝。整面立柱安裝完畢，檢查無誤后進行角碼與埋件的加焊以及角碼螺栓孔的防滑移焊接。

　　(4)石材板塊的安裝

　　安裝順序：先安裝立板，待調試水平、垂直后，再安裝上下轉角板。

　　安裝石材之前，先把鋁合金正反扣掛件的一半用不銹鋼螺栓固定于橫梁上，螺栓與掛件接觸面加彈簧墊片，調整掛件位置，使掛件的凹槽與將要安裝的石材面相平行，并使凹槽絕對水平。

　　(5)防雷系統的安裝

　　與建筑物的連接，每隔3-5米通過扁鋼帶、預埋件與建筑物防雷系統的引下線接地，接通位置不少于一個開間，以防靜電感應電壓對人和設備造成危害。

　　幕墻防雷系統的安裝。在避雷環帶所在樓層的幕墻立柱用4mm鍍鋅扁鋼彎曲成U形后連接(必須除去螺釘接觸面上的氧化膜或銹蝕層)，以易于伸縮，U形半徑為20mm。

　　調整檢測。所用的扁鋼帶表面均應刷兩道防銹漆，對銹蝕較嚴重的局部，考慮使用表面經鍍鋅處理的寬扁鋼帶。防雷裝置安裝完成后，要測試其接地電阻，電阻值以低于1歐姆為準，以確保接地效果。

　　(6)防火保溫層安裝

　　在面層材料掛裝前，將巖棉置放于1.2mm鍍鋅板加工成槽形的支撐板上，支撐板內側用射釘固定在主體內側。

　　采用100mm巖棉作防火材料，防火巖棉上部加貼鋁箔以防潮，并與樓板窗臺面齊平，巖棉接頭處用膠帶封接。

　　整個防火層材料安裝完畢后，用射釘將1.2mm厚鍍鋅板固定在樓層梁底部與立柱之間，作好封板之間的密封處理。

五、背栓式外墻干掛石材的石材準確度的控制及質量控制

　　在安裝石材時注意控制石材安裝高程累計誤差及控制基準石材完成面。

　　石材高程累計誤差的有效控制方法是在每個樓層彈1米水平基準線，以1米線校核施工誤差，要求一般不超過±2mm，若超出此誤差范圍，則及時在上一層石材安裝時調整。

　　主控項目：石材幕墻工程所用材料的品種、規格、性能和等級、應符合設計要求及國家現行產品標準和技術規范的規定。石材的變曲度不應小于8MPa;吸水率應小于0.8%。石材幕墻的鋁合金掛件厚度不應小于4mm。

　　石材幕墻主體結構上的預埋件和后置埋件的位置、數量及后置埋件的拉拔力必須符合設計要求。

　　金屬框架立柱與主體結構預埋件的連接、立柱與橫梁的連接、連接件與金屬框架的連接、連接件與石材面板的連接必須符合設計要求，安裝必須牢固。

　　金屬框架和連接件的防腐處理應符合設計要求，石材幕墻的防雷裝置必須與主體結構的防雷裝置可靠連接。

　　防火、保溫、防潮材料的設置應符合設計要求，填充應密實，均勻、厚度一致。

　　板縫注膠應飽滿、密實、連續、均勻、無氣泡、板縫寬度和厚度應符合設計要求和技術標準的規定。
