混凝土是指以水泥為主要膠凝材料，與水、砂、石子，必要時摻入化學外加劑和礦物摻合料，按適當比例配合，經過均勻攪拌而成。混凝土裂縫是由于混凝土結構受到內外因素的作用而產生的物理結構變化，并會導致混凝土結構承載能力、耐久性及防水性降低。

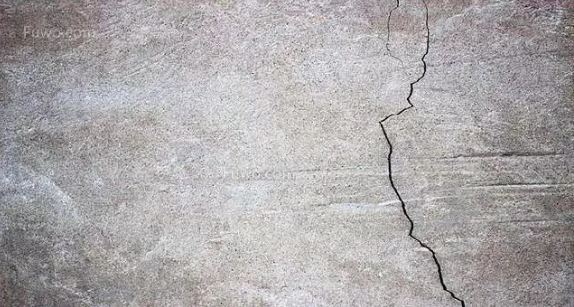

　　1.塑性收縮裂縫

　　原因

　　混凝土在終凝前強度較小，受高溫或較大風力的影響，混凝土表面失水過快，產生急劇的體積收縮，此時混凝土的強度又無法抵抗其本身收縮，因此產生開裂。影響混凝土塑性收縮開裂的主要因素有水灰比、原材特性，環境溫度、風速、相對濕度、振搗及養護等。

　　現象

　　塑性收縮裂縫多在新澆筑的混凝土構件暴露于空氣中的表面出現，多呈中間寬、兩端細且長短不一，互不連貫狀態。較短的裂縫一般長20～30cm，較長的裂縫可達2～3m，寬1～5mm。

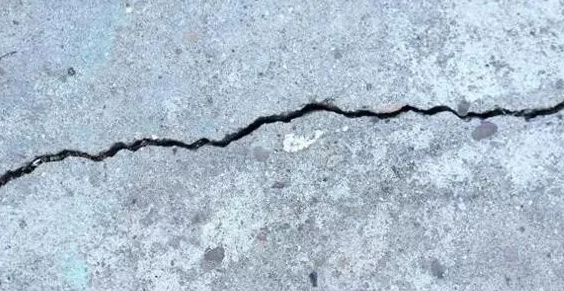

　　2.沉降收縮裂縫

　　原因

　　沉降裂縫的產生是由于結構地基土質不勻、松軟、回填土不實或浸水而造成不均勻沉降所致;亦或因為模板剛度不足，模板支撐間距過大或支撐底部松動等導致，特別是在冬季，模板支撐在凍土上，凍土化凍后產生不均勻沉降，致使混凝土結構產生裂縫。

　　現象

　　沉降收縮裂縫多為貫穿性裂縫，裂縫呈梭形，其走向與沉降情況有關，一般沿與地面垂直或呈30～45度角方向發展，較大的沉降裂縫，往往有一定的錯位，裂縫寬度往往與沉降量成正比關系。裂縫寬度0.3～0.4mm，受溫度變化的影響較小。地基變形穩定之后，沉降裂縫也基本趨于穩定。

　　3.溫度裂縫

　　原因

　　溫度裂縫多發生在大體積混凝土表面或溫差變化較大地區的混凝土結構中。

　　1.由于混凝土的體積較大，大量的水化熱聚積在混凝土內部而不易散發，導致內部溫度急劇上升，而混凝土表面散熱較快，這樣就形成內外的較大溫差，較大的溫差造成內部與外部熱脹冷縮的程度不同，使混凝土表面產生一定的拉應力。當拉應力超過混凝土的抗拉強度極限時，混凝土就會產生裂縫，這種裂縫多發生在混凝土施工中后期。

　　2.由于在混凝土的施工中當溫差變化較大，或者是混凝土受到寒潮的襲擊等，會導致混凝土表面溫度急劇下降，而產生收縮，表面收縮的混凝土受內部混凝土的約束，將受到較大的拉應力而產生裂縫，這種裂縫通常只在混凝土表面較淺的范圍內產生。

　　現象

　　溫度裂縫的走向通常無一定規律，常縱橫交錯。梁板類構件裂縫多平行于短邊，深入和貫穿性的溫度裂縫一般與短邊方向平行或接近平行，裂縫沿著長邊分段出現，中間較密。冬季較寬，夏季較窄。高溫膨脹引起的混凝土溫度裂縫是通常中間粗兩端細，而冷縮裂縫的粗細變化不太明顯，此種裂縫的出現會加劇鋼筋的銹蝕、混凝土的碳化，降低混凝土的抗凍融、抗疲勞及抗滲能力等。

　　處理方法

　　1.表面封閉法

　　多適用于裂縫寬度小于等于0.2mm，利用低黏度且具有良好滲透性的修補膠液，封閉裂縫通道。對樓板或其他需要防滲的部位，需在混凝土表面粘貼纖維復合材料以增強封閉作用。

　　2.注射法

　　多適用于補強和封閉，裂縫寬度大于等于0.1mm且小于等于1.5mm，靜止的獨立裂縫、貫穿性裂縫以及蜂窩狀的局部缺陷。以一定的壓力將低黏度、高強度的裂縫修補膠液注入裂縫腔內，注射前，應按產品說明書的規定，對裂縫周邊進行密封。

　　3.填充密封法

　　適用于裂縫寬度大于0.5mm的裂縫，填充完畢后，其表面應做防護層。在構件表面沿裂縫走向鑿出槽深和槽寬分別不小于20mm和15mm的U形溝槽;當裂縫較細時，也可鑿成V形溝槽。然后用改性環氧樹脂或彈性填縫材料充填，并粘貼纖維復合材以封閉其表面。

　　4.灌漿法

　　多適用于處理大型結構貫穿性裂縫、大體積混凝土的蜂窩狀嚴重缺陷以及深而蜿蜒的裂縫。利用壓力設備將膠結材料，如環氧樹脂、聚氨酯、水泥漿或甲基丙烯酸酯等材料壓入混凝土裂縫中，在其膠結硬化后與混凝土形成一個整體，因此可以達到封堵加固的效果。

　　總結

　　施邦建議您通過現場調查、檢測和分析，對裂縫起因、屬性和類別做出判斷，并根據裂縫發展程度、所處位置與環境，對裂縫可能造成的危害做出鑒定，有針對性的選擇適用的修補方法。
